带加长内圈和紧定螺钉锁紧的立式香蕉APP下载座日本标准铸铁球香蕉APP下载单元

立式（轴台式）球香蕉APP下载单元包括一个安装在铸铁香蕉APP下载座内的嵌入式香蕉APP下载，香蕉APP下载座可通过螺栓安装在支撑面上。 这种单元强度高，硬度大，适用于旋转方向固定或交替的应用。 内圈两侧加长，通过拧紧内圈上的紧定螺钉锁定在轴上，便于安装。

• 坚固

• 适合恒定和交替旋转

• 安装方便

• 香蕉APP下载已预填润滑脂并配备密封

• 可在轴上快速锁定

• 性价比高

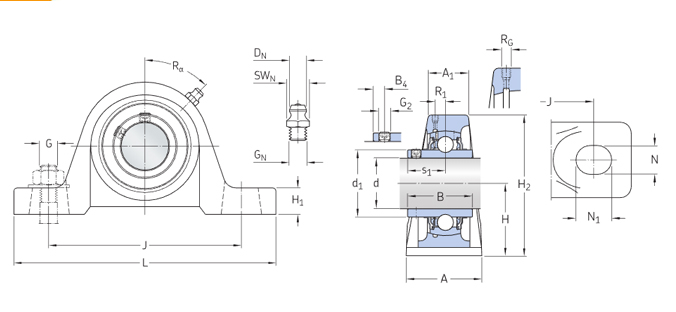

尺寸

d	30 mm	孔径
d1	≈39.8 mm	内圈挡边直径
A	45 mm	底座宽度
A1	27 mm	最高宽度
B	38.1 mm	内圈宽度
B4	5.5 mm	锁定扣侧面到螺纹中心距离
H	42.9 mm	球面香蕉APP下载位中央高度
H1	16.5 mm	螺柱高度
H2	83.5 mm	总高度
J	121 mm	连接螺栓之间的距离
J	max.125 mm	连接螺栓之间的距离
J	min.117 mm	连接螺栓之间的距离
L	165 mm	总长度
N	17 mm	连接螺栓孔的直径
N1	21 mm	连接螺栓孔的长度
s1	22.2 mm	Distance from locking device side face to raceway centre

螺纹孔

RG	1/4-28 UNF	香蕉APP下载座的油嘴螺纹
R1	1 mm	香蕉APP下载座螺纹的轴向位置
Rα	45 °	香蕉APP下载座螺纹的角度位置

油嘴

DN	6.6 mm	油嘴的顶部球体直径
SWN	7.94 mm	油嘴的六角尺寸
GN	1/4-28 UNF	油嘴螺纹

数据计算

基本额定动荷	C	19.5 kN
基本额定静负荷	C0	11.4 kN
疲劳负荷限值	Pu	0.48 kN
极限转速		5 000 r/min

重量

香蕉APP下载单元重量

1.2 kg

安装信息

紧定螺钉	G2	M6x1
紧定螺钉的六角扳手尺寸		3.05 mm
推荐的紧定螺钉拧紧力矩		4 N·m
连接螺栓的推荐直径，毫米	G	14 mm
连接螺栓的推荐直径，英寸	G	0.5625 in

包含的产品

香蕉APP下载座	P 206/Y
香蕉APP下载	UC 206
